Obsługa i monitorowanie

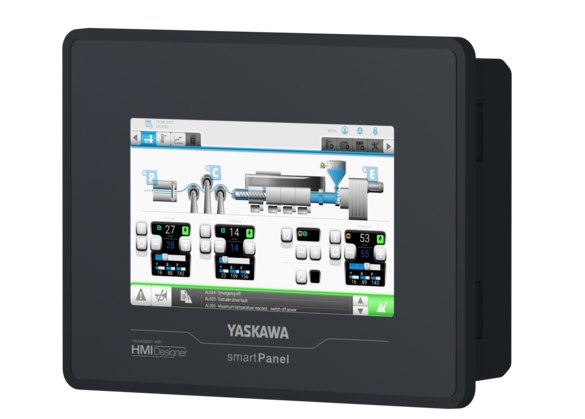

Opis produktu

Panele smartPanel zostały optymalnie zaprojektowane dla aplikacji średniej wielkości. Oznaczają wysoką użyteczność i duże możliwości komunikacyjne. Dzięki wyposażeniu w oprogramowanie Movicon 11 Standard użytkownik jest praktycznie nieograniczony w obszarze znaczników, ekranów, receptur, alarmów itp.

Charakterystyka

Wymiary wyświetlacza[cale] 4,3; 7 ;10
Rozdzielczość [piksele] 480x272 ; 800x480; 1024x600
Ekran dotykowy rezystywny
Procesor ARM Cortex-A8 1GHz
Interfejsy 1x RS232/422/485, 1x USB-A, 1x Ethernet
wewn. czytnik RFID -
Pamięć robocza [MB] 512
Pamięć ładowania [GB] 4
Gniazdo karty
Obudowa plastikowa
Ochrona Przód: IP 66 / Tył: IP 20

Wizualizacja – środowisko Movicon

Wszechstronna, otwarta na kreatywność biblioteka grafik
Edytowalna grafika wektorowa
Przechowywanie danych procesowych oraz rejestratory danych z zarządzaniem opartym na obiektach
Automatyczne sterowanie recepturami na podstawie relacyjnych baz danych lub plików tekstowych.
Wyjątkowo skuteczna łączność przez zintegrowany sterownik I/O
Specyfikacja integracji: OPC UA, DA i XML DA.
Certyfikowana zgodność OPC
Import danych z PLC

Dane techniczne

Rozmiar wyświetlacza
4.3 "

CPU Name
Cortex-A8

CPU Speed
1 GHz

RAM
512 MB

Pamięć użytkownika
4 GB

Interfejs zintegrowany
RJ45, USB-A, RS-232/422/485

System operacyjny
Linux

Pobierz

Nazwa
HMI Broschüre Bedienen & Beobachten Broszury i Katalogi \| niemiecki	Broszury i Katalogi	niemiecki
HMI Brochure Operating & Monitoring Broszury i Katalogi \| angielski	Broszury i Katalogi	angielski
smartPanel TP 404-SM - TP H41-A1A41-0 Rev. 24-40 \|\| 4,3", 1GHz \|\| HW: 01 \| BSP: 3.1.403 \| BS: Linux® Technical documentation \| niemiecki	Technical documentation	niemiecki
smartPanel TP 404-SM - TP H41-A1A41-0 Rev. 24-40 \|\| 4.3", 1GHz \|\| HW: 01 \| BSP: 3.1.403 \| BS: Linux® Technical documentation \| angielski	Technical documentation	angielski
smartPanel TP404-SM - H41-A1A41-0 Datasheet for smartPanel TP404-SM - H41-A1A41-0 Data sheet \| angielski	Data sheet	angielski
smartPanel TP404-SM - H41-A1A41-0 Datenblatt für smartPanel TP404-SM - H41-A1A41-0 Data sheet \| niemiecki	Data sheet	niemiecki
EU-Declaration of Conformity - HMI System HMI smart Panel state: 11.11.2024 Certification \| angielski, niemiecki	Certification	angielski, niemiecki
UK-Declaration of Conformity - HMI System HMI smart Panel state: 11.11.2024 Certification \| niemiecki	Certification	niemiecki
3D-Data smartPanel 4 inch CAD/CAE \| angielski	CAD/CAE	angielski
smartPanel Ersatzteile Technical documentation \| niemiecki	Technical documentation	niemiecki
smartPanel Spare Parts Technical documentation \| angielski	Technical documentation	angielski
