Sigma X

Nowa generacja serwonapędów Yaskawa

Technologia na najwyższym poziomie

·       Kompaktowe silniki o większej mocy

·       Najwyższa precyzja, najwyższa dynamika

·       Najwyższa niezawodność

·       Łatwy dobór serwomechanizmu

·       Proste uruchomienie

·       Innowacyjne rozwiązania techniczne, np. zaawansowane automatyczne dostrajanie, tłumienie drgań

·       Wykrywanie błędów



Zorientowanie na przyszłość

·       Zastosowanie serwo jako czujnika

·       Gromadzenie danych

·       Udostępnianie danych



Cechy systemu

·       Serwomotor (obrotowy, z napędem bezpośrednim, liniowy)

·       Cyfrowa tabliczka znamionowa silnika

·       Serwowzmacniacz (pojedyncza oś, podwójne oraz potrójne osie)

·       Interfejs (analogowy/impulsowy, EtherCAT, Mechatrolink 4/3)

·       Opcje (całkowicie zamknięta pętla, dedykowane oprogramowanie do wybranych aplikacji np. systemy portalowe)

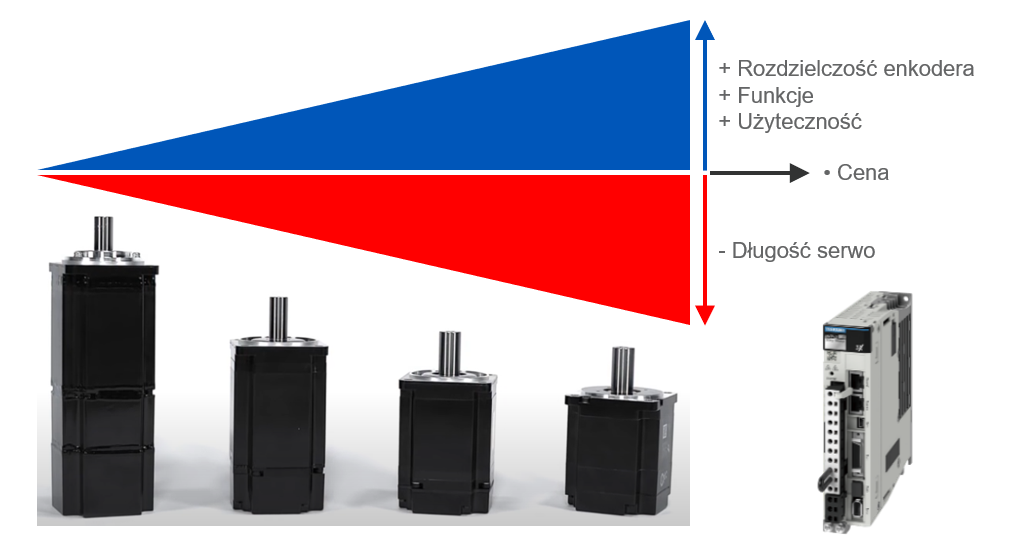

Przewaga nowej generacji nad wcześniejszymi wersjami

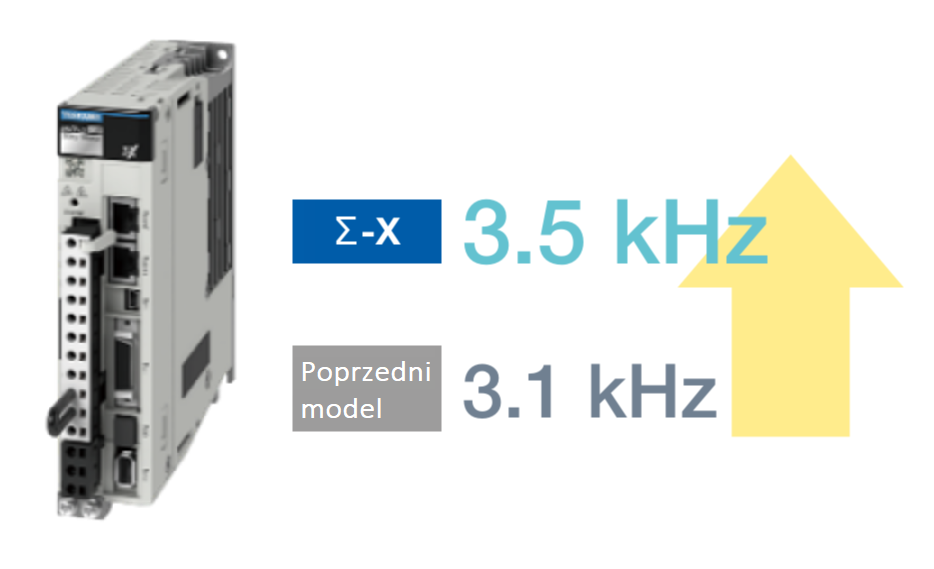

Odpowiedź częstotliwościowa prędkości

Odpowiedź częstotliwościowa prędkości zmieniła się z 3,1 kHz dla wcześniejszego modelu na 3,5 kHz

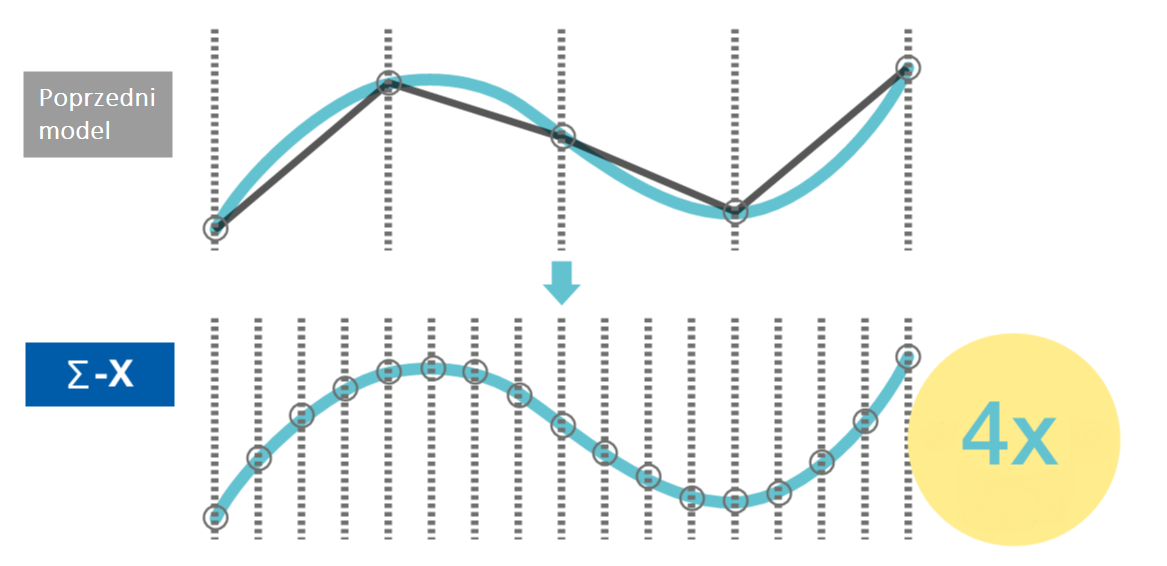

Minimalny okres transmisji wynoszący 31,25 μs (w fazie rozwoju)

Minimalny okres aktualizacji danych komunikacyjnych został zmieniony
z 125 μs na 31,25 μs, co umożliwia szybsze i bardziej precyzyjne polecenia (komunikacja MECHATROLINK-4)

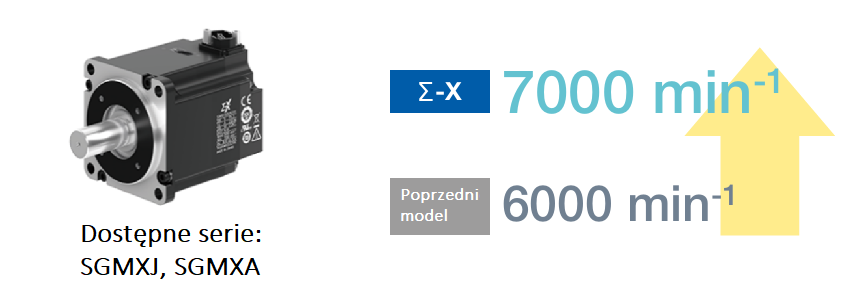

Maksymalna prędkość obrotowa silnika

Maksymalna prędkość obrotowa silnika wzrosła z wcześniejszej wartości 6000 min-1 do 7000 min-1

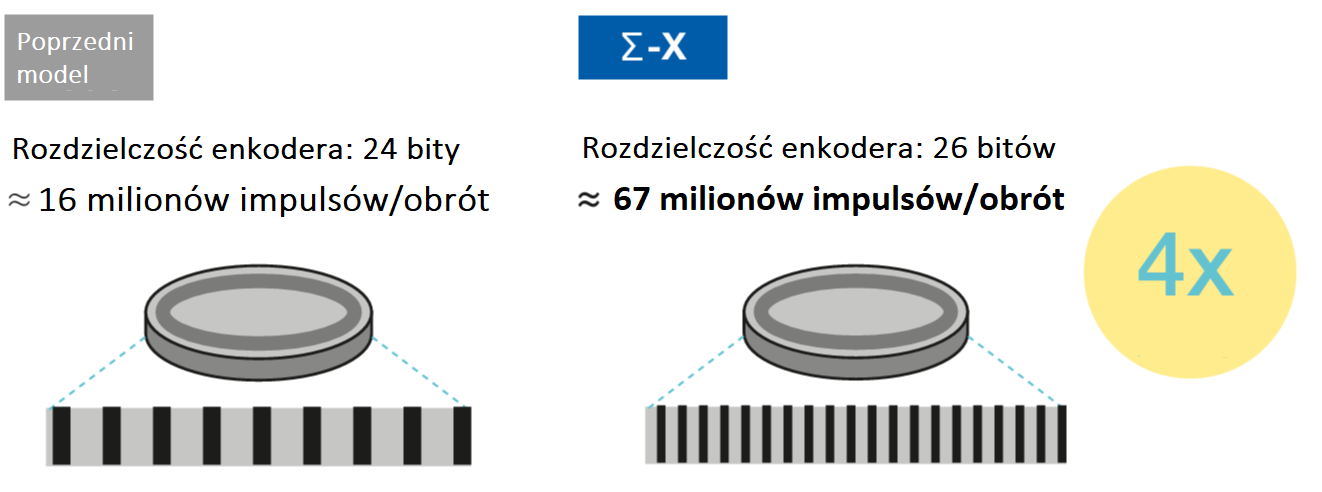

Enkoder o wysokiej rozdzielczości 26-bitowej

Rozdzielczość enkodera została zwiększona do 26 bitów, co daje czterokrotnie większą liczbę impulsów na 1 obrót w porównaniu do poprzedniego modelu









Korzyści

·       Redukcja przestrzeni

·       Skrócony czas uruchomienia

·       Niższe koszty pracy

·       Niższe koszty utrzymania

·       Zwiększona wydajność
