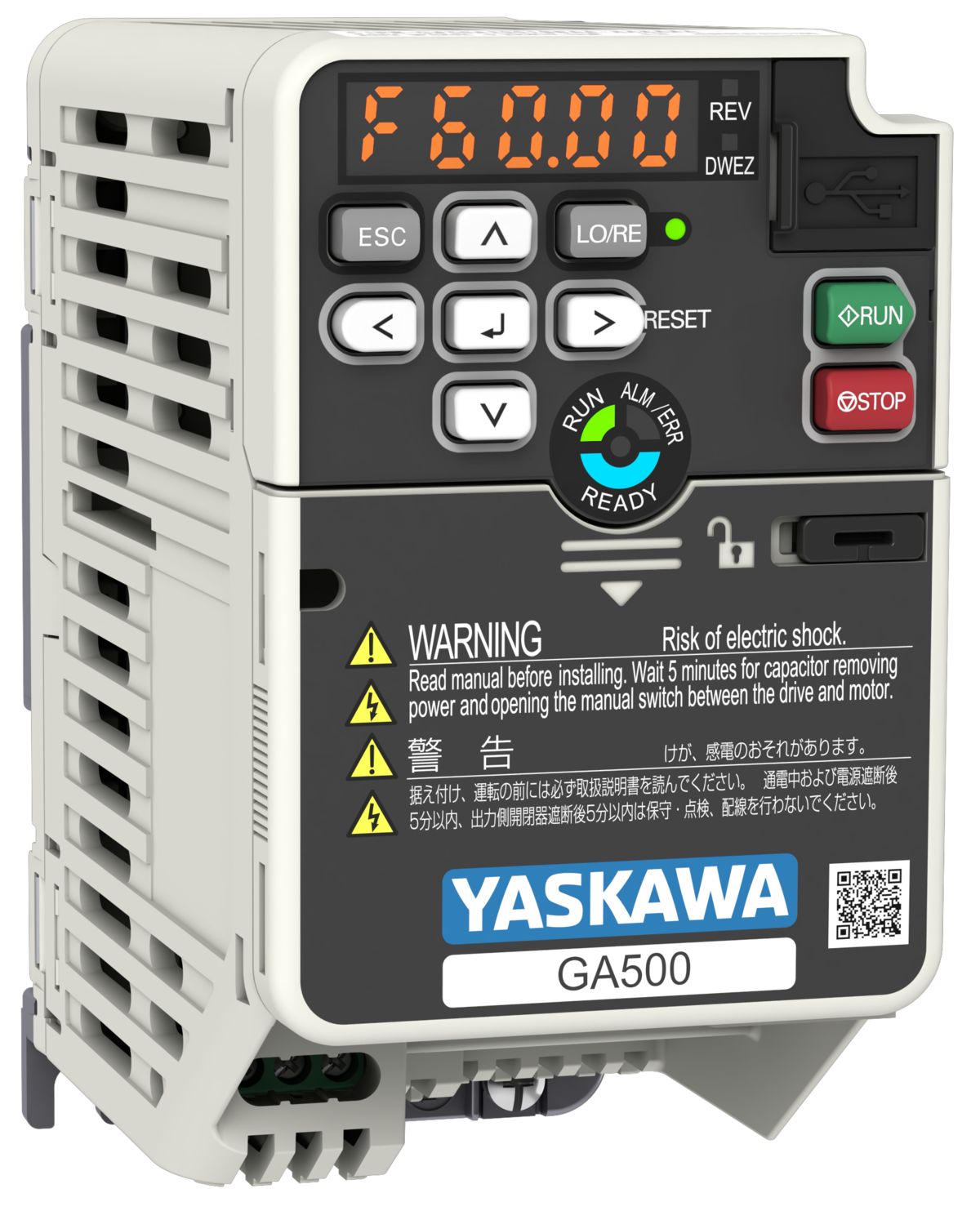

GA500 przemienniki częstotliwości
dla aplikacji przemysłowych
GA500 – Zrównoważony do perfekcji
Uproszczona integracja w systemie
Przemienniki GA500 zostały zaprojektowane z myślą o ich łatwej integracji w systemach i w maszynach. Połączenie rozbudowanych możliwości sieciowych, funkcji ukierunkowanych na aplikację i doskonałych opcji personalizacji wraz z niezrównaną łatwością obsługi tych przemienników minimalizuje wysiłki wymagane do realizacji różnych aplikacji przemysłowych.
Szybka instalacja i konfiguracja
Przemienniki GA500 posiadają wiele funkcji, które eliminują potrzebę stosowania urządzeń peryferyjnych. Fakt ten w połączeniu z łatwością podłączania okablowania oraz funkcjami inteligentnymi umożliwiają przeprowadzenie podstawowej konfiguracji w dosłownie 5 minut, znacząco redukując czas i wydatki konieczne do uruchomienia systemu
Najlepsza wydajność
Poprzez zastosowanie najnowszych technologii sterowania silnikami indukcyjnymi, silnikami z magnesami trwałymi i synchronicznymi silnikami reluktancyjnymi, przemienniki GA500 zapewniają najwyższą wydajność sterowania przy minimalnym zużyciu energii.
Niezawodność działania
Przemienniki GA500 są zbudowane tak, aby działały niezawodnie. Solidna konstrukcja z powlekanymi płytkami elektronicznymi umożliwia pracę w temperaturze 50 °C bez obniżania wartości znamionowych, a funkcje monitorujące i zintegrowana funkcja prognozowania trwałości komponentów urządzenia zapobiegają nagłym awariom. Przemiennik GA500 zabezpiecza działanie urządzeń oraz zapobiega ewentualnym stratom produkcyjnym.
GA500 – elastyczność, łatwość użytkowania
i niezawodność
Ułatwia życie
Przemiennik GA500 posiada wartościowe i inteligentne funkcje, zapewniające korzyści w ciągu całego cyklu użytkowania maszyny lub instalacji. Od wyboru napędu, poprzez projekt, instalację, rozruch czy też rozwiązywanie problemów, przemiennik GA500 znacznie upraszcza życie.
Wentylatory chłodzące pracują tylko wtedy, gdy jest to konieczne. Zanieczyszczenie jest minimalizowane przy możliwości wydłużenia okresów między przeglądowych.

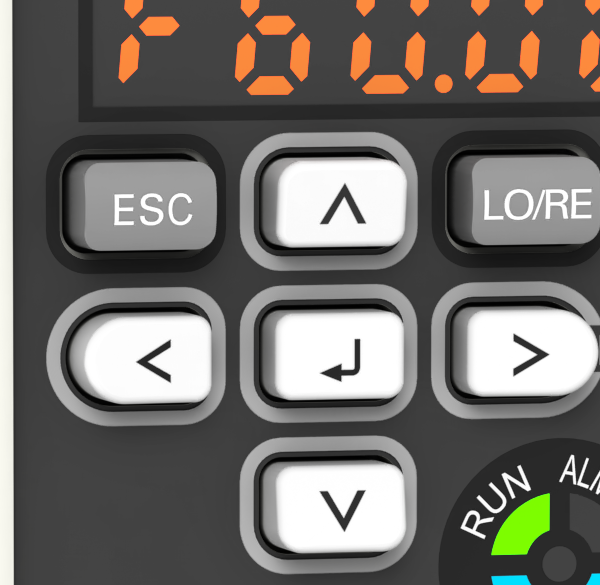

Jasny wyświetlacz LED oraz przyciski dotykowe sprawiają, że nawigacja po menu jest łatwa i intuicyjna. Zdejmowana klawiatura może służyć jako kopia zapasowa parametrów lub jako moduł kopiujący.
Menu i nazewnictwo parametrów pozostały takie same jak w każdym innym przemienniku YASKAWA, co eliminuje konieczność szkolenia.

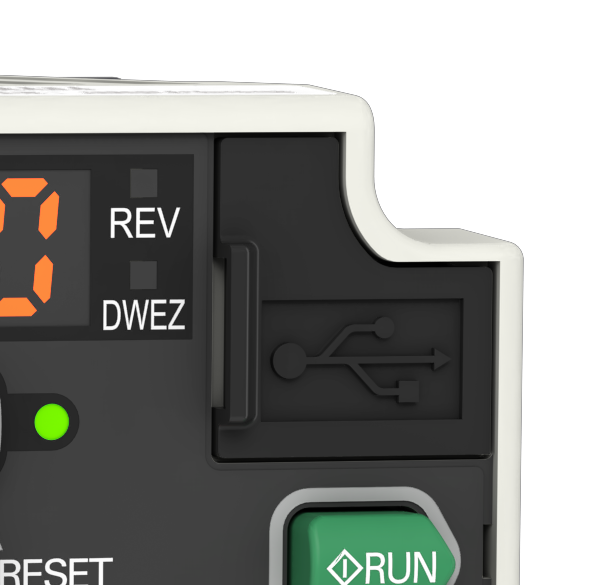

Łatwe podłączenie do komputera lub urządzenia mobilnego w celu programowania, monitorowania lub rozwiązywania problemów z GA500.
GA500 może pracować na wysokości do 4000 m i w warunkach wysokiej temperatury do 60°C. Powłoka płytek drukowanych zapobiega przedostawaniu się pyłu i wilgoci.
Konstrukcja przewidująca 10-letni okres bezawaryjności zapewnia długą i bezproblemową pracą.
Łatwe tworzenie trwałych, niezawodnych połączeń bez konieczności ponownego dokręcania.
Obsługa energii regeneracyjnej przy minimalnej liczbie części zewnętrznych.

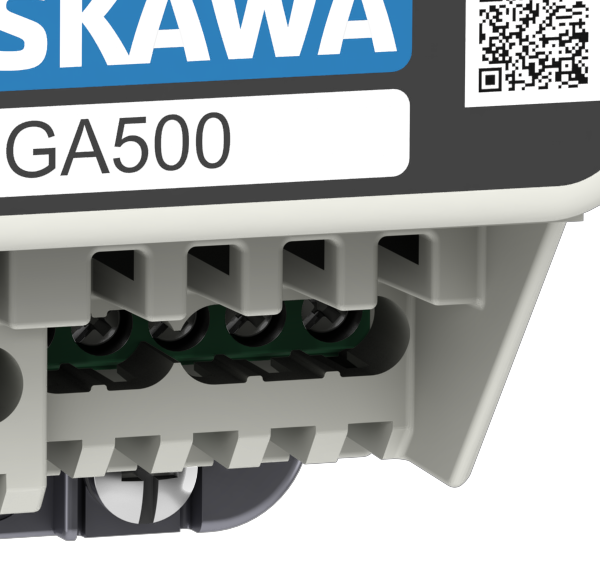

Podłączanie kabli sieciowych i silnikowych w najkrótszym czasie, bez zdejmowania jakiejkolwiek pokrywy.
Zgodność z globalnymi normami i uproszczona konstrukcja maszyny dzięki redukcji liczby komponentów.
Wewnętrzny zasilacz zapewnia prąd o natężeniu do 150 mA do wykorzystania przez czujniki zewnętrzne.

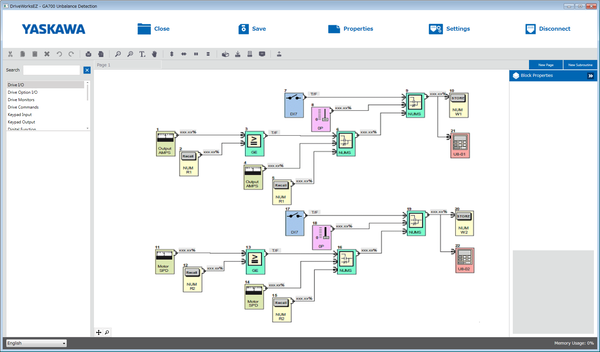

Wbudowane środowisko programowania do dostosowywania funkcji przemiennika eliminuje konieczność stosowania sterowników zewnętrznych.
Uproszczenie okablowania i podtrzymywanie funkcjonowania systemu sterowania podczas stanu gotowości lub w przypadku awarii zasilania głównego.
Charakterystyka dla trybu normalnego obciążenia (ND) umożliwia zasilanie silnika o jeden stopień większego, w aplikacjach o zmiennym momencie obrotowym.
Wskaźniki trwałości głównych komponentów wewnętrznych zapobiegają stratom produkcyjnym powodowanym nieprzewidzianymi awariami.

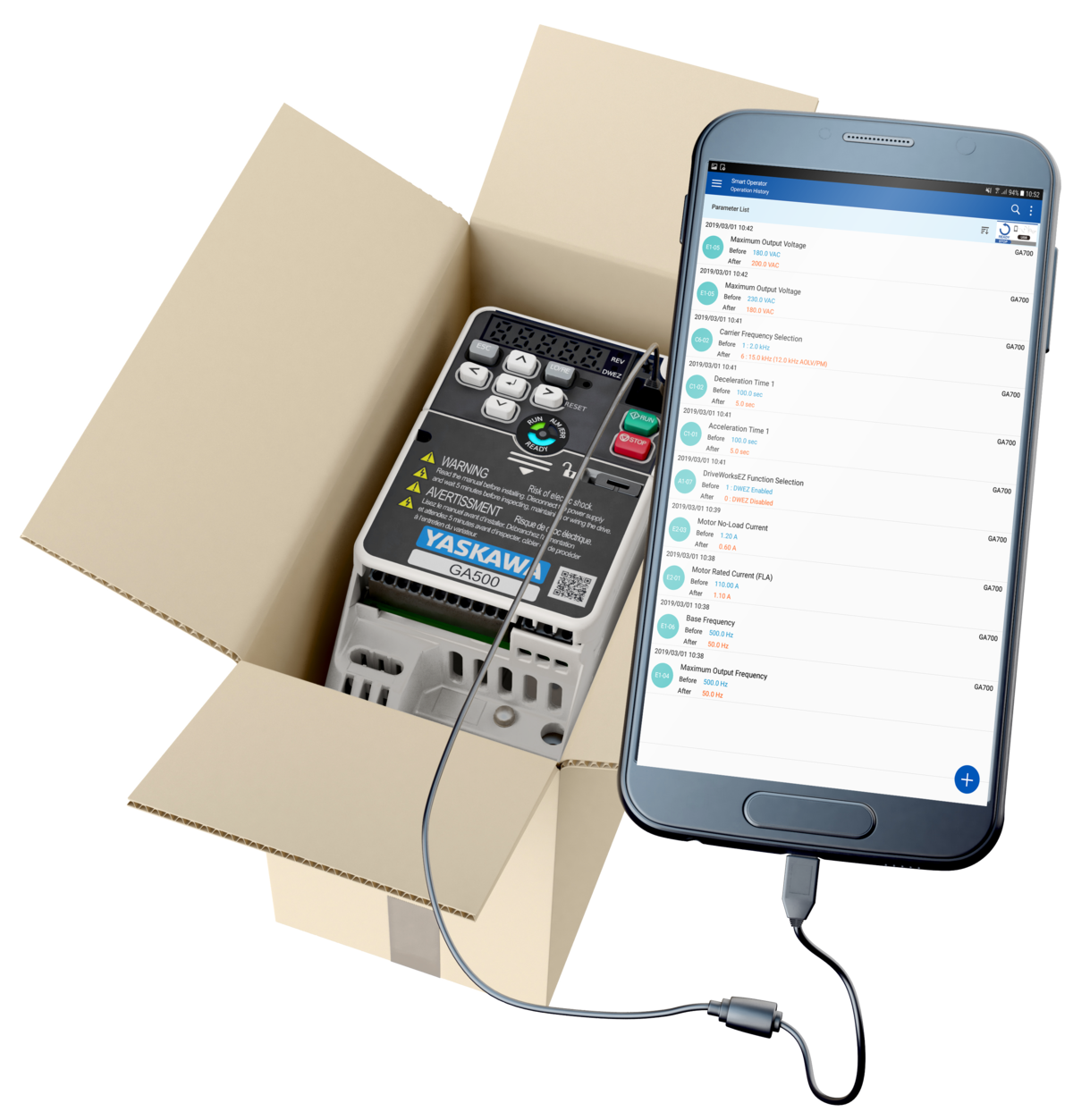

Programowanie bez zasilania
Przemiennik GA500 może zostać zaprogramowany bez konieczności podłączania zasilania, nawet bez wyciągania z pudełka! Wystarczy podpiąć GA500 do portu USB komputera lub innego urządzenia, obsługującego standard USB OTG, by rozpocząć programowanie.

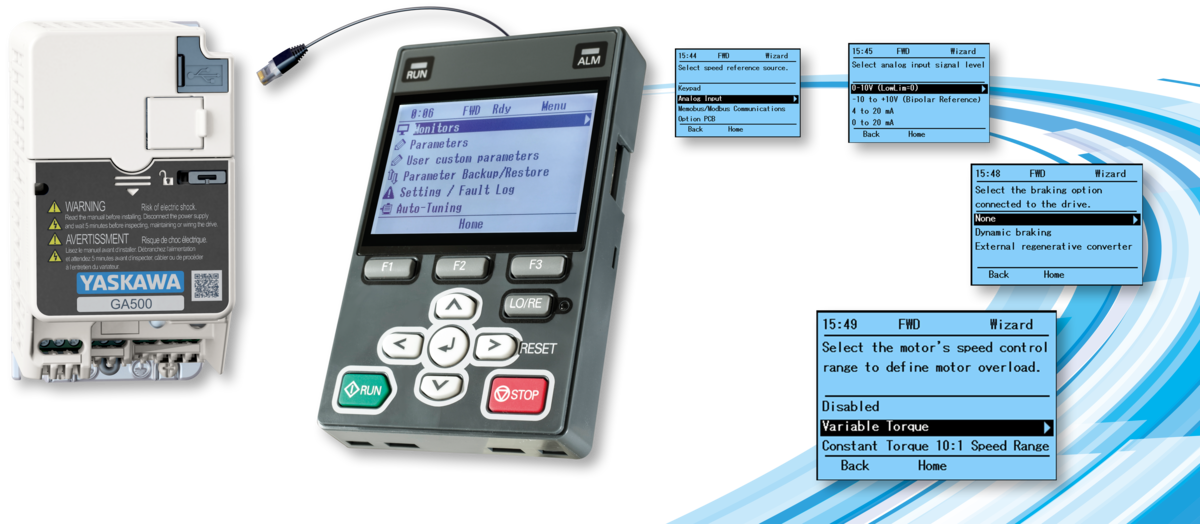

Panel LCD (opcjonalny)
Dodatkowa funkcjonalność
Przemienniki GA500 mogą być programowane i obsługiwane za pomocą zewnętrznego panelu graficznego o wysokiej rozdzielczości. Wsparcie 13 języków; Kreator konfiguracyjny oraz intuicyjna struktura menu znacząco upraszcza konfigurację przemiennika oraz oszczędza cenny czas.
- Funkcja kopiowania dla 4 zestawów parametrów
- Rejestrowanie danych na karcie Micro-SD
- Zegar czasu rzeczywistego
- Dostępna wersja z Bluetooth umożliwiająca połączenie urządzeń mobilnych z przemiennikiem
- Funkcja automatycznego tworzenia kopii zapasowej
- Połączenie za pomocą standardowego kabla RJ45
Kreator konfiguracyjny
Kreator konfiguracyjny redukuje czas konfiguracji do kilku minut. Kreator prowadzi użytkownika przez podstawową konfigurację przy pomocy prostych pytań, nie wymagając żadnej wiedzy o parametrach przemiennika, a tym samym oszczędzając cenny czas.
Łatwa integracja sieciowa
Napędy GA500 wspierają główne przemysłowe topologie komunikacyjne i połączeniowe, dzięki czemu mogą zostać dostosowane do różnych sieci przemysłowych. Przetestowane i sprawdzone bloki funkcyjne umożliwiają szybką i bezproblemową integrację z siecią.

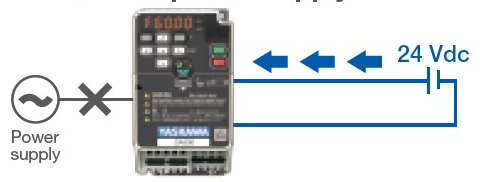

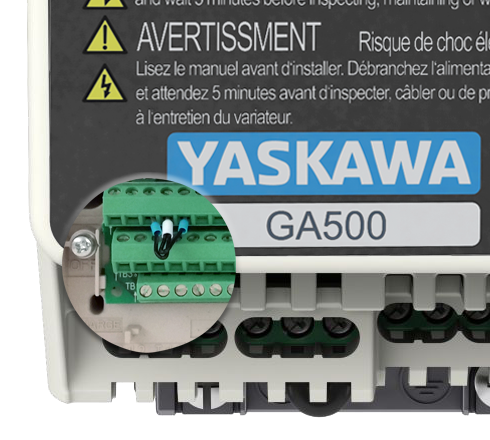

Wbudowane wejście +24 VDC
Gdy przemiennik GA500 jest zasilany z użyciem wbudowanego wejścia 24 V DC, komunikacja sieciowa może być utrzymywana przy zaniku zasilania głównego, umożliwiając tym samym nieprzerwane monitorowanie oraz szybsze uruchomienie po przywróceniu zasilania.

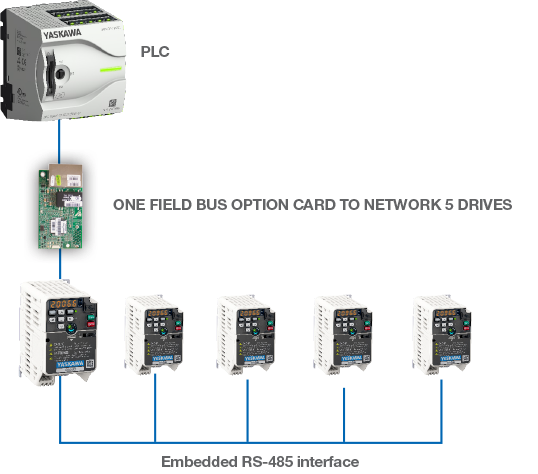

Oszczędna integracja sieciowa
Połączenie nawet pięciu przemienników GA500 z użyciem tylko jednej karty komunikacyjnej zapewnia znaczą redukcję okablowania oraz ekonomiczność.
Łatwość integracji z siecią klienta
- Obsługa wszystkich głównych sieci i topologii
Oszczędność kosztów dzięki wbudowanym protokołom
- Protokół RS-485 MEMOBUS/Modbus
- ·Szybkość komunikacji 115,2 kbit/s

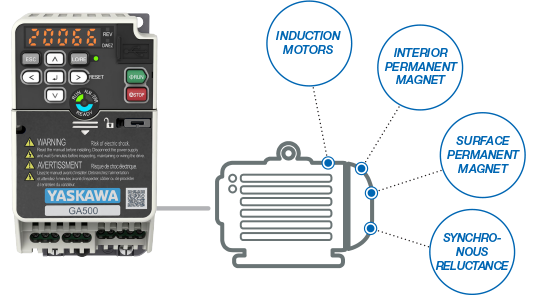

Jeden dla wszystkich
GA500 precyzyjnie steruje silnikami indukcyjnymi, z magnesami trwałymi oraz synchronicznymi reluktancyjnymi, zapewniając uniwersalność dla zróżnicowanych zastosowań przy użyciu tylko jednego falownika. Dzięki nowemu trybowi wektorowemu EZ przemiennik GA500 może sterować wymienionymi typami silników bez konieczności kompleksowego strojenia.
Jeden przemiennik do różnych zastosowań
- Regulacja prędkości i momentu obrotowego silników z magnesami trwałymi w pętli otwartej
- Obsługa silników indukcyjnych, z magnesami trwałymi i synchronicznych silników
-
Częstotliwość wyjściowa 590 Hz
-
Wysoka częstotliwość przełączania zapewniająca cichą pracę silnika
- Oszczędność czasu i bezproblemowa konfiguracja dowolnego silnika bez konieczności stosowania funkcji automatycznego strojenia

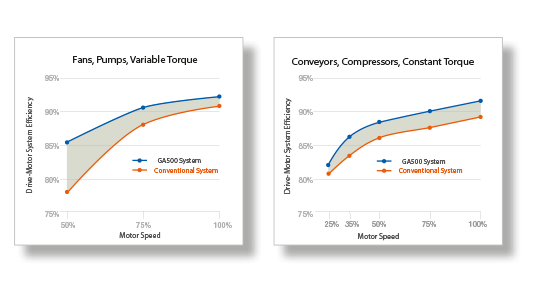

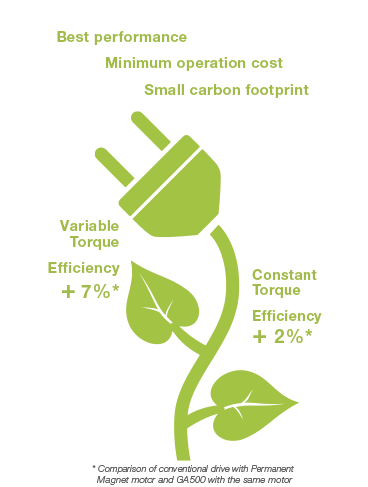

Wydajność energetyczna
Dzięki zmniejszeniu strat konwersji do minimum GA500 działa z wyjątkową sprawnością do 98,5%. Dodatkowo, zaawansowana kontrola silnika obsługuje silniki z maksymalną wydajnością w aplikacjach przemysłowych, od prostych wentylatorów lub pomp do sprężarek, przenośników i wielu innych.
Przemienniki częstotliwości GA500 gwarantują ogromny potencjał oszczędności energii poprzez obsługę aplikacji z najwyższą wydajnością.
Elastyczna instalacja
Nieważne, czy zamontujesz falownik w szafie sterowniczej, czy na ścianie, w czystym lub niesprzyjającym środowisku – elastyczna konstrukcja GA500 umożliwia niezawodne działanie w każdych warunkach.

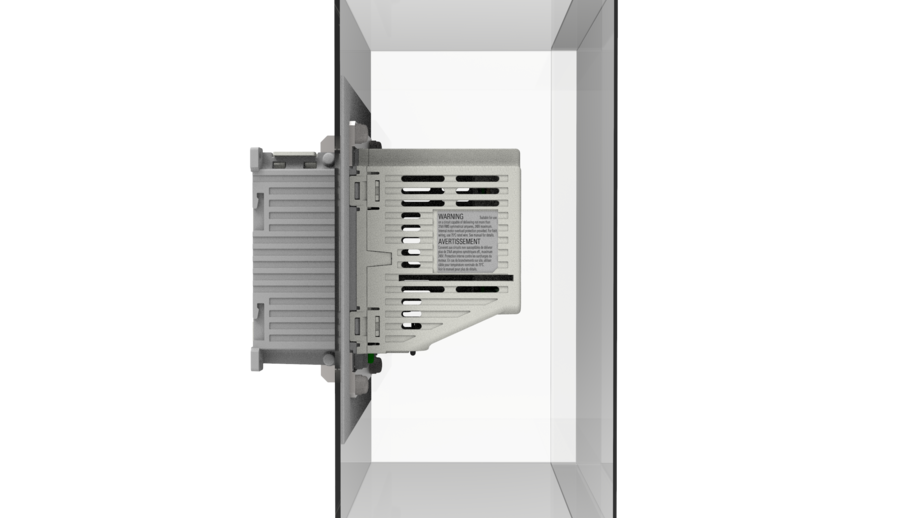

Łatwy montaż radiatora z tyłu urządzenia
Opcjonalny zestaw montażowy umożliwia łatwą instalację w sytuacji gdy radiator montowany jest na zewnątrz szafy, umożliwiając tym samym redukcję wymiarów szafy, redukcję wymagań dotyczących urządzeń chłodzących lub zwiększenie liczby urządzeń w tej samej szafie.
Zmniejszony przepływ powietrza wewnątrz szafy dodatkowo przyczynia się do mniejszego zanieczyszczenia kurzem i wydłuża okresy pomiędzy przeglądami.

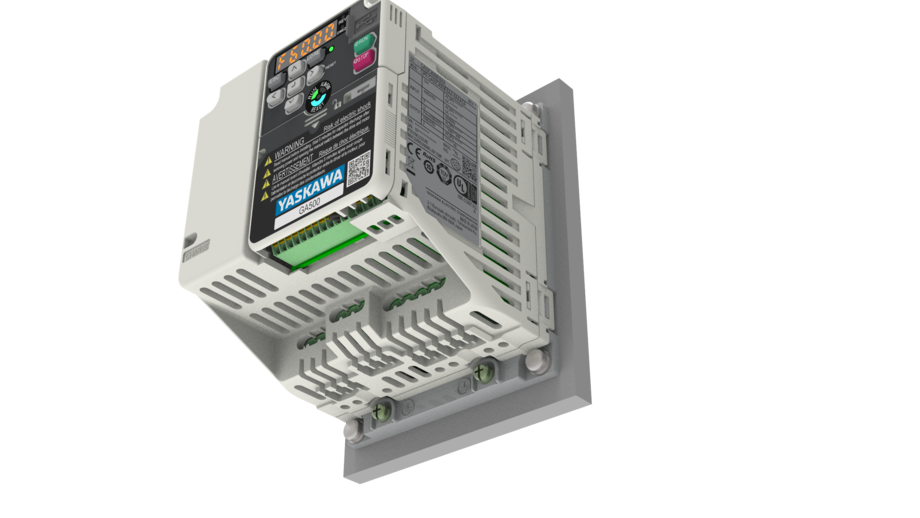

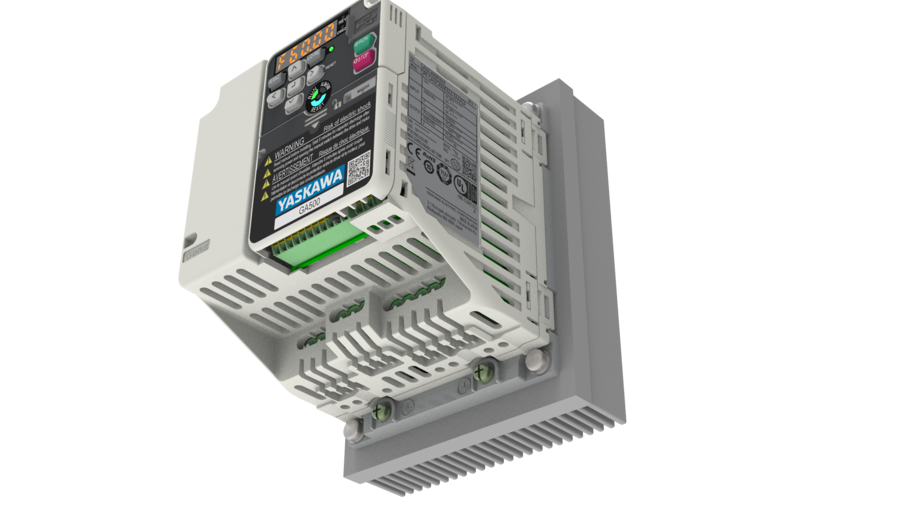

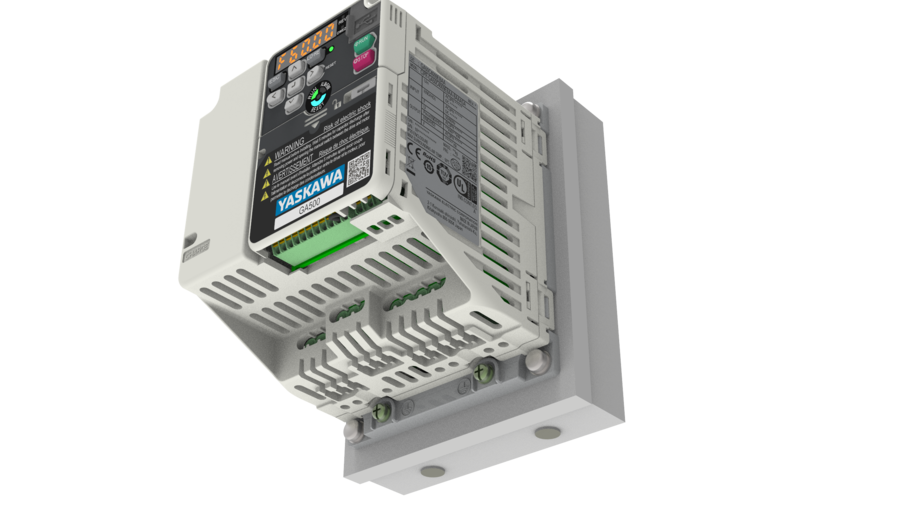

Przemienniki w wykonaniu Finless
Typ GA500 Finless jest przeznaczony do montażu na zewnętrznych radiatorach, chłodnicach wodnych lub innych rodzajach urządzeń rozprowadzających ciepło. Tak duża elastyczność zwiększa swobodę projektantów maszyn i umożliwia doskonałą integrację z różnymi koncepcjami chłodzenia maszyn.
Montaż obok siebie
GA500 oferuje możliwość montażu obok siebie z okablowaniem od dołu w celu zmniejszenia rozmiarów szafy.

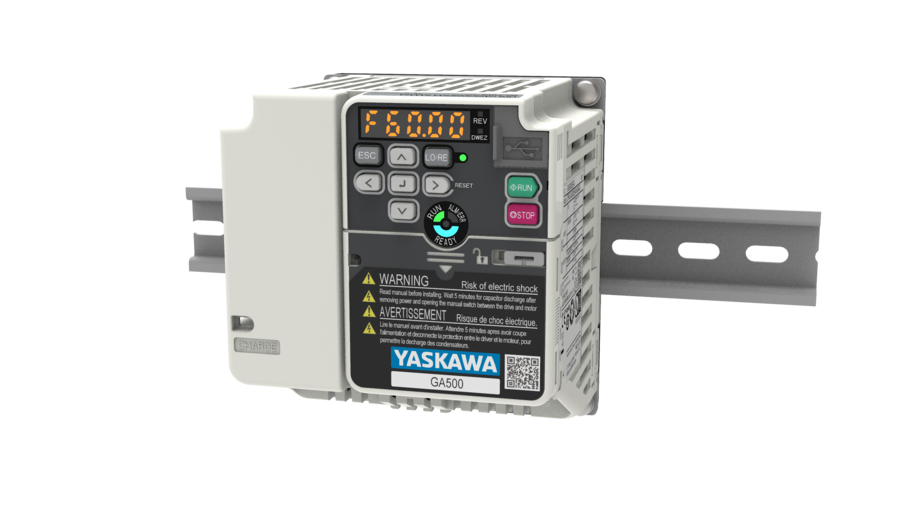

Montaż na szynie DIN
Falowniki GA500 o mocy do 4 kW mogą być przymocowane do szyny DIN za pomocą opcjonalnego mocowania, co pozwala zaoszczędzić cenny czas podczas instalacji.

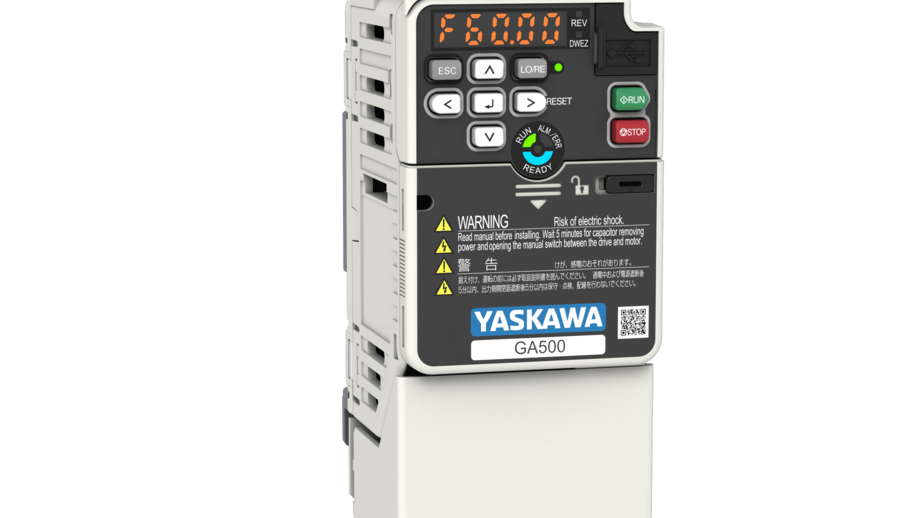

Zestaw UL typ 1
Dla instalacji wymagających zgodności ze standardem UL typu 1 istnieje możliwość dostosowania przemiennika GA500 dzięki specjalnemu zestawowi mechanicznemu.

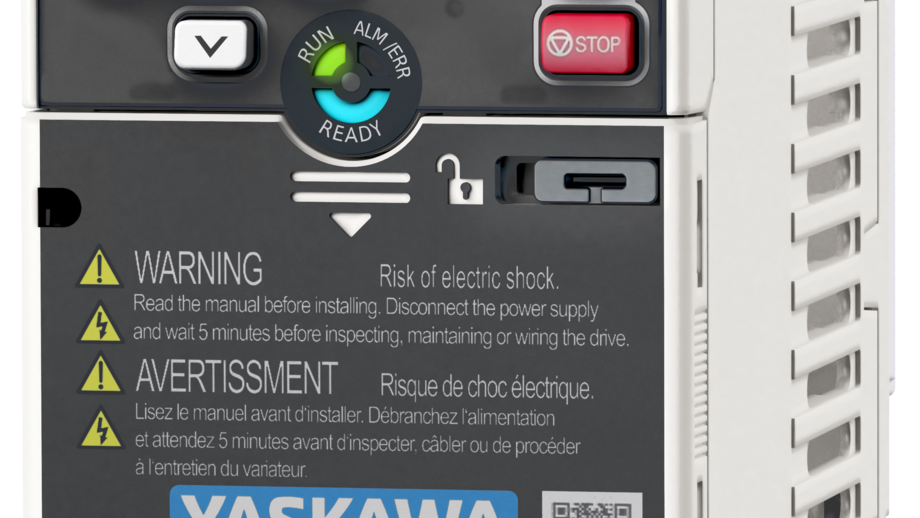

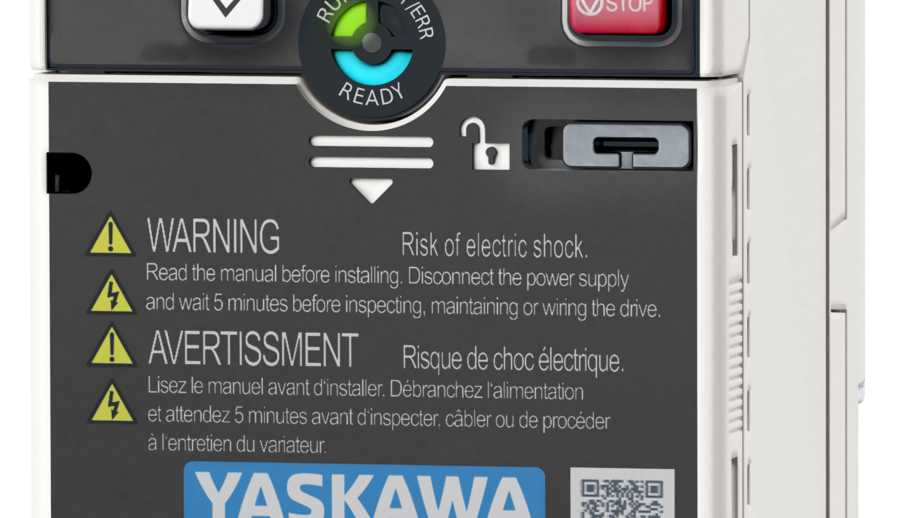

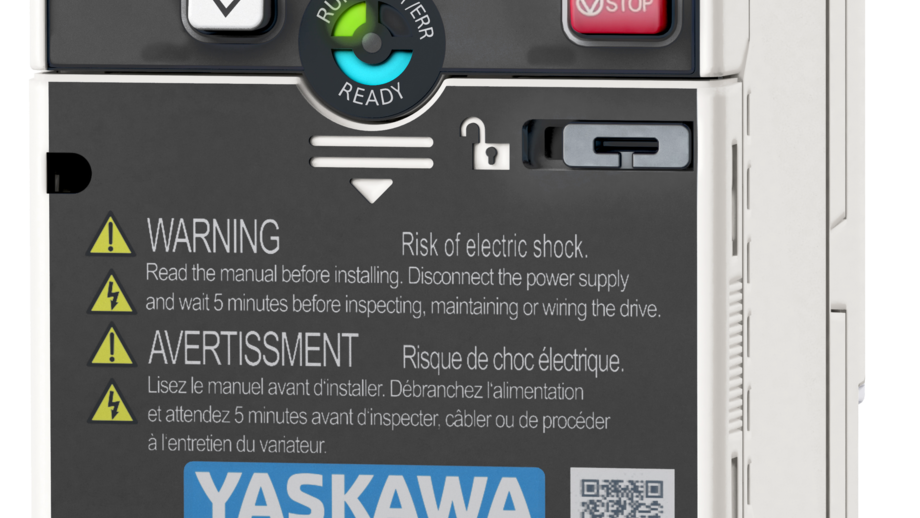

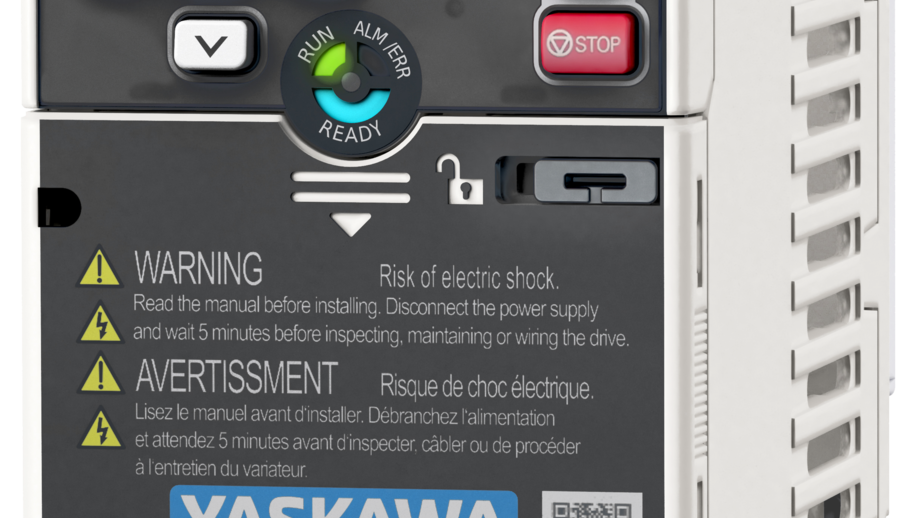

Opcje z wbudowanym filtrem EMC
GA500 jest dostępny zarówno z jak i bez wbudowanego filtra EMC. Obie wersje mają tę samą powierzchnię podstawy i różnią się tylko głębokością.
Wytrzymałość
Zaprojektowany na 10 lat bezobsługowej pracy, GA500 jest skonstruowany w taki sposób, aby wytrzymać nawet trudne i wymagające warunki.
Ochrona płytek elektronicznych
Powlekane płytki w standardzie chronią elektronikę przed kurzem lub wilgocią, zapewniając niezawodne działanie nawet w trudnych warunkach (IEC 60723-3-3, 3C2, 3S2).
Szeroki zakres temperatur otoczenia
Falowniki GA500 mogą bezpiecznie pracować w temperaturach otoczenia od -10 do 60 °C. Do temperatury 50 °C falowniki mogą pracować bez obniżania parametrów i pobierać pełną moc.
Odporność na wibracje
Falowniki GA500 są dostępne z opcją podwyższonej odporności na wibracje. Dzięki temu zalety GA500 mogą być wykorzystane nawet w aplikacjach mobilnych lub innych aplikacjach o wysokim stopniu wibracji bez utraty stabilności.
Aplikacje o wysokiej prędkości
Częstotliwość wyjściowa do 2000 Hz
Dzięki maksymalnej częstotliwości wyjściowej do 590 Hz GA500 pokrywa szeroki zakres zastosowań. Jeśli wymagane są wyższe prędkości, zakres częstotliwości wyjściowej może być rozszerzony do 2000 Hz. W połączeniu z wysokim momentem obrotowym i możliwością sterowania przez magistralę Fieldbus GA500 jest doskonałym wyborem dla aplikacji wykorzystujących wrzeciona w obróbce metalu lub drewna, ale także dla wirówek i innych zastosowań wymagających dużych prędkości.
Konserwacja predykcyjna
Autodiagnostyka falownika
GA500 stale monitoruje zużycie swoich głównych komponentów. Jeśli komponent osiągnie przewidywany czas eksploatacji, włącza się alarm umożliwiający wymianę jeszcze przed awarią. Dzięki temu możliwe jest wyeliminowanie ryzyka nagłego zatrzymania procesu i zagwarantowanie bezpieczeństwa produkcji.
Zapobieganie awariom maszyn
GA500 może być wykorzystany do monitorowania stanu maszyny lub aplikacji. Poprzez ocenę sygnałów takich jak napięcie, moment obrotowy, napięcie elektryczne, urządzenie może wykryć nieprawidłowości, takie jak zatkane filtry, brak smarowania i inne. W odpowiednim czasie uruchamiany jest alarm, który zapobiega nagłym awariom i stratom w procesie produkcji.
Bezpieczeństwo

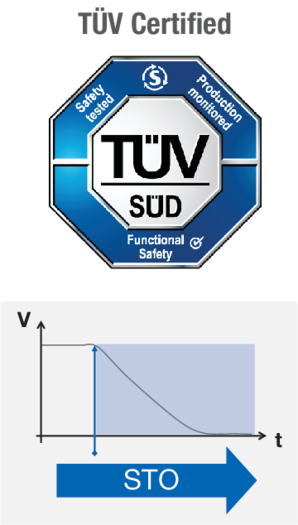

Zintegrowane bezpieczeństwo funkcjonalne
Dzięki wbudowanemu dwukanałowemu STO (bezpieczne wyłączenie momentu obrotowego, SIL3/PLe), GA500 zapewnia odpowiednie narzędzia do łatwej integracji funkcji zatrzymania awaryjnego, nawet gdy wymagany jest podwyższony stopień redukcji ryzyka.
