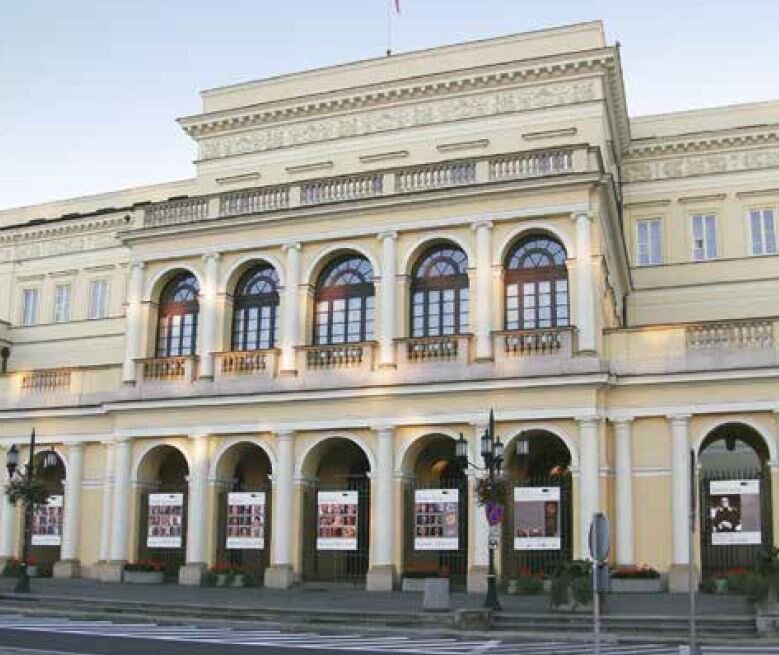

Ministerstwo Skarbu Państwa zaufało naszej firmie

Cel: odzysk energii hamowania

Zainstalowany w Ministerstwie pakiet składa się z dwóch przemienników częstotliwości L1000A połączonych obwodem pośrednim i zasilanych przez moduł zwrotu energii do sieci D1000 firmy YASKAWA. Taka konstrukcja umożliwia nie tylko bezpośrednią wymianę energii między falownikami, ale także jej równoległy odzysk przez oba urządzenia.

Moduł D1000 umożliwia rezygnację z tranzystorów i rezystorów hamowania, dzięki czemu cały układ cechuje się kompaktowością i bezobsługowością nieporównywalnie wyższą niż klasyczne systemy napędowe bazujące na falownikach. Co więcej, zapewnia sinusoidalny pobór prądu, zmniejszając obciążenie transformatorów i innych komponentów sieci zasilającej spowodowane obecnością wyższych harmonicznych. Zmniejsza także wrażliwość instalacji na wahania napięcia wejściowego: obieg pośredni wyrównuje bowiem wszystkie odchyłki, zapewniając niezawodną pracę windy.

W zależności od modelu moduł D1000 może być zasilany napięciem 200 lub 400 V AC w zakresie mocy 5-630 kW. Można go z powodzeniem stosować zarówno do obsługi kilku falowników i serwoosi połączonych wspólnym obwodem pośrednim, jak też w aplikacjach 1:1. Zakres jego zastosowań jest bardzo szeroki i obejmuje nie tylko windy pasażerskie i towarowe, ale także inne instalacje dźwigowe, takie jak suwnice, schody ruchome, stanowiska kontrolno-pomiarowe czy nawijarki.

Rozwiązanie: bezpieczeństwo i energooszczędność w pakiecie

Jakie funkcje realizuje on w przypadku wind? W konwencjonalnych napędach wind część wytwarzanej energii ulega rozproszeniu w postaci ciepła. Moduł D1000 pozwala zmienić ten stan: oddaje ową część z powrotem do sieci, dzięki czemu może ona zostać wykorzystana przez innych użytkowników budynku (np. do jego oświetlenia). A to znacznie ogranicza całkowite zapotrzebowanie na energię elektryczną, zmniejsza wpływ obiektu na środowisko i obniża koszty eksploatacji. Jak duże są to oszczędności? Pomiary w Ministerstwie Skarbu Państwa wykazały, że ilość odzyskanej energii odpowiada 74% energii pobranej.

Pakiet uzupełniają dwa przemienniki częstotliwości L1000A łączące w sobie wszystkie zalety serii L1000 dedykowanej aplikacjom windowym w szerokim zakresie mocy (1,5-110 kW). Urządzenia mogą sterować pracą silników asynchronicznych i z magnesami trwałymi wyposażonych w enkoder, zapewniając wysoki komfort jazdy i dokładność zatrzymania windy. Wbudowana funkcja bezpiecznego zatrzymania momentu obrotowego (STO) pozwala zrezygnować z konwencjonalnych styczników, zaś zintegrowana kontrola hamowania zgodnie z normą EN 81-1 A3 zapewnia wysokie bezpieczeństwo jazdy. Całość uzupełnia złącze DCP ułatwiające włączenie falownika w system sterowania windy. Urządzenie może współpracować niemal z każdym sterowaniem. Jego obsługę ułatwia wyświetlacz tekstowy operujący terminologią i jednostkami typowymi dla systemów dźwigowych, a także rozbudowane menu z możliwością wyboru między 13 językami.
